Et tverrfaglig team ledet av OBOS sto bak innovasjonen, hvor Hunton bidro med produkt, kompetanse og finansiering av branntester. Multiconsult gjorde den branntekniske analysen. Her forklarer vi den branntekniske fremgangsmåten som gjorde at vi gikk fra fravik til godkjent løsning.
Utgangspunktet: et krav som ikke lot seg oppfylle direkte
Preakseptert ytelse for isolasjon i yttervegg i brannklasse 3 er euroklasse A2-s1,d0 – i praksis ubrennbart materiale. Hunton Nativo Trefiberisolasjon er klassifisert i klasse E, og oppfyller dermed ikke dette kravet direkte.
For å bruke trefiberisolasjon i Furuset Village måtte det derfor etableres et fravik fra preakseptert løsning etter TEK § 2-2. Det betyr at man i stedet må dokumentere gjennom brannteknisk analyse at den samlede konstruksjonen gir tilstrekkelig brannsikkerhet – selv om ett av materialene isolert sett ikke tilfredsstiller klassen.
– Det sentrale har vært å vurdere den reelle brannrisikoen i den samlede konstruksjonsløsningen, ikke bare brannklassifiseringen av enkeltmaterialer, sier Vegard Ervik Olsen, faglig leder brannsikkerhet i Multiconsult, som var brannrådgiver i prosjektet.
To brannscenarier – to testmetoder
Fraviksanalysen måtte dekke to ulike risikoscenarier: utvendig brannspredning langs fasaden, og innvendig gjennombrenning gjennom konstruksjonen. Det krevde to typer tester, gjennomført ved RISE Fire Research i Trondheim.
SP Fire 105 – fullskala fasadetest:
Testen simulerer en brann fra et overtent rom som slår ut av vindu, eller brann inntil fasaden. Det ble gjennomført tester med tre ulike fasadetyper: brannimpregnert trekledning, ubehandlet trekledning og solcellepaneler.
Pilotovn etter ISO 834 – småskala gjennombrenningstest:
Testen måler hvor lang tid det tar før en innvendig brann når trefiberisolasjonen. Her ble det testet med massivtre versus lettvegg med gips, ett lag versus to lag Fermacell fibergips, og med og uten vindusåpning.
Totalt ble det gjennomført tre fasadetester (SP Fire 105) og fem pilotovntester.
Tre designvalg som avgjorde resultatet
Brannanalysen identifiserte tre konstruksjonsmessige grep som var avgjørende for at løsningen besto testene:
- Tildekking av trefiberisolasjonen
Ett lag 9 mm GU-gips på utsiden hindrer at trefiberisolasjonen antennes i en tidlig fase av et brannforløp. Innvendig er konstruksjonen beskyttet av enten 120 mm massivtre eller to lag Fermacell. - Hulromsventil (Securo Firebreather)
En horisontalt montert hulromsventil i toppen av brannåpningene seksjonerer luftspalten bak kledningen og stopper brannspredning i luftrommet. - Veggoppbygningen som helhet
Det er kombinasjonen av alle elementene – ikke ett enkelt produkt – som gir brannsikkerheten. Testene verifiserer prinsippet for hele veggoppbygningen.
Resultater
Samtlige fasadetester med trekledning (brannimpregnert og ubehandlet) ble bestått. Det samme gjaldt gjennombrenningstest med massivtre og lettvegg med to lag gips. Testen med solcellepaneler besto ikke, men det ble dokumentert at trefiberisolasjonen ikke var nevneverdig involvert i brannforløpet i den testen heller.
Hovedfunnet på tvers av alle tester: trefiberisolasjonen ble i svært begrenset grad involvert i brannforløpet og bidro ikke nevneverdig til brannspredning.
Slik bygges ytterveggene på Furuset Village:

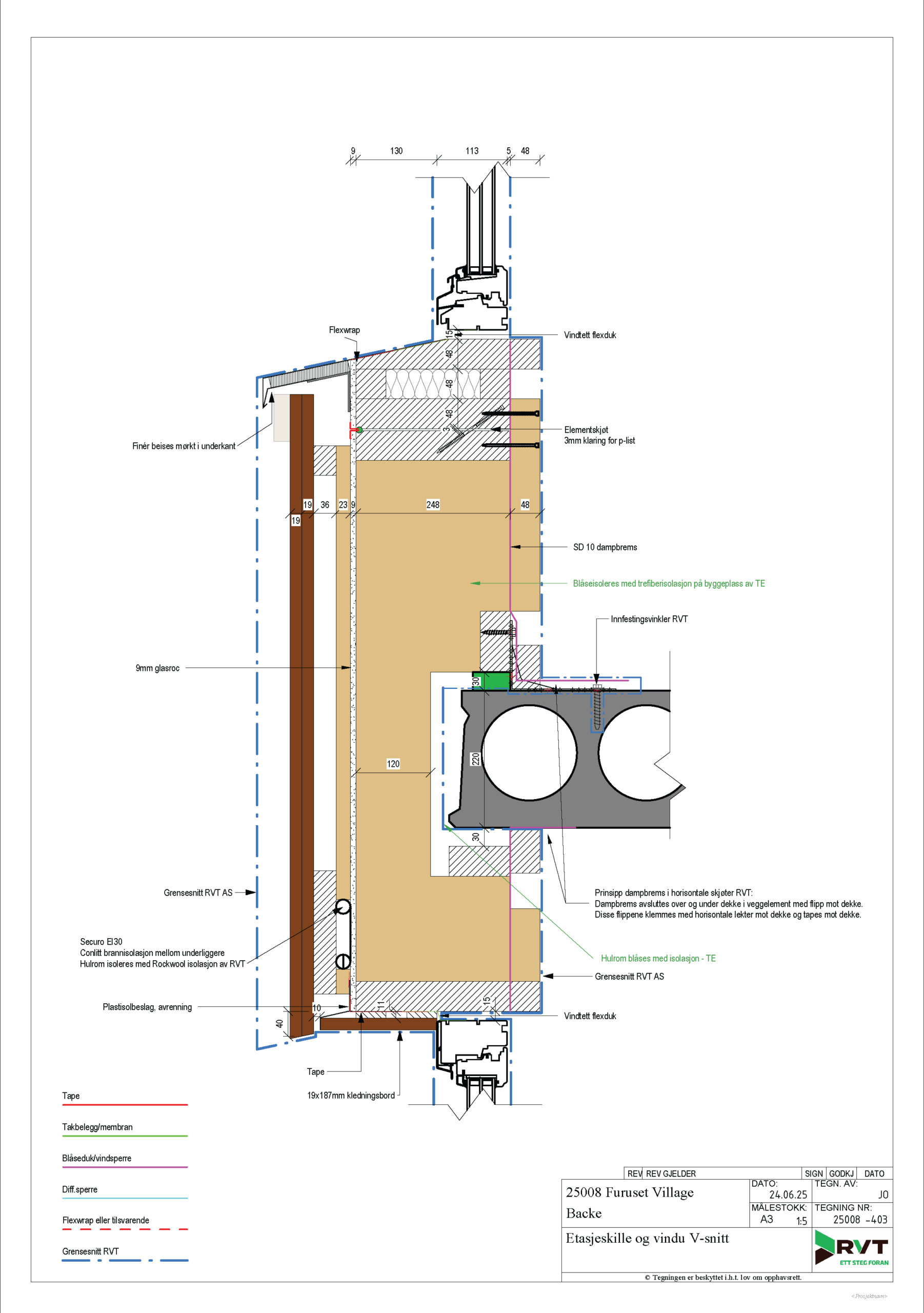

Vertikalsnitt for prosjektert veggoppbygging (RVT)
Hva dette betyr for andre prosjekter
Dokumentasjonen som er bygget opp gjennom Furuset Village gir ikke et generelt frislipp for trefiberisolasjon i brannklasse 3 – hvert enkelt prosjekt må fortsatt gjennomføre sin egen branntekniske fraviksanalyse.
Men det som nå foreligger, er en dokumentasjonspakke – testresultater, veggoppbygning og analysemetodikk – som andre prosjekter med tilsvarende konstruksjonsoppbygging kan bygge sin fraviksanalyse på.
– Dette er viktig for bransjen fordi det åpner for mer bærekraftige materialvalg uten at man må gå på kompromiss med brannsikkerheten. Samtidig krever det at bransjen bygger kunnskap om når slike løsninger er egnet, hvordan de skal dokumenteres, og hvilke forutsetninger som må ligge til grunn for en trygg og rasjonell bruk, sier Olsen.
Forutsetningen for å dra nytte av erfaringene er at veggoppbygningen er tilsvarende som for Furuset Village.
Fakta
Prosjekt: Furuseth Village, Oslo
Byggherre: OBOS
Totalentreprenør: Backe Stor-Oslo
Brannrådgiver: Multiconsult
Elementproduksjon: Ringsaker Vegg- og takelementer
Blåseentreprenør: Oslo Follo Trefiberisolering AS
Brannklasse: BKL 3
Omfang: 74 leiligheter, 3 blokker, 5 etasjer
Testlaboratorium: RISE Fire Research, Trondheim
